上一期，我们从有限元（FEM）出发，走进了声表面波（SAW）器件内部的微观声学世界。FEM让我们看见了压电基底里的声场、电势场、体波泄漏和能量流动，但在真实射频前端中，一个SAW滤波器并不会孤立工作。它会被放进封装，接上键合线，焊到模块基板上，再面对LNA、匹配网络、评估板和测试探针。本期我们将解读SAW器件电磁仿真领域的几篇代表性经典论文，沿着“封装级、芯片级、系统级”三条线索，看看工程师们如何把那些曾经只能靠经验修正的外部电磁影响，逐步纳入可预测、可设计的仿真流程。
01 引言
在低频IF SAW时代，封装、键合线、焊盘和PCB走线带来的影响，往往可以被压缩成几个经验电感、电容，甚至在早期设计阶段暂时忽略。但当SAW滤波器进入GHz射频前端后，情况发生了变化。
一方面，工作频率升高使电磁波长相对器件尺寸变短；另一方面，封装和模块不断小型化，键合线、地层、焊盘、IDT金属、走线和匹配元件之间的距离越来越近。于是，原本被称为“寄生”的电容、电感、直通耦合和地回流路径，开始直接影响通带插损、带外抑制、陷波位置、平衡度和回波损耗。
传统的集总寄生模型虽然直观，也容易用测量数据拟合，但它有一个问题：能拟合当前样品，并不代表能预测下一版封装、下一种键合方式或下一块模块基板。对于高频SAW器件，外部电磁环境必须从“后期修正项”变成“设计输入”。
02 封装级仿真——从经验寄生到HFSS全波封装模型
故事先从2001年的封装全波仿真开始。Finch等人在《Full-Wave Analysis of RF SAW Filter Packaging》中，提到一个非常现实的问题：随着SAW滤波器频率升高、尺寸缩小，封装结构对电性能的影响越来越大。如果仍然把封装看成一个简单外壳，只在最后用几个经验电感、电容去拟合测量曲线，那么某一次产品也许能调得过去，但下一次换布局、换键合方式、换封装结构时，模型未必还能预测正确。
Finch选择了一个3 mm x 3 mm的SMP-12陶瓷封装，并把一个1.96 GHz的SAW ladder滤波器作为验证对象。这个选择很有工程意味：ladder滤波器对寄生参数非常敏感，而1.96 GHz足以把封装问题放大出来。
这篇文章的核心做法，是让不同模型各司其职。SAW芯片响应由Sawtek内部声学软件计算，封装则用Ansoft HFSS这样的三维全波电磁有限元软件建立实体模型，得到多端口S参数矩阵。最后，再把封装S参数与SAW声学模型放进RF电路仿真器里联合计算。
对于封装建模仿真，依次尝试了三种策略。
第一种是“混合全波加集总元件”。封装本体用HFSS全波仿真，键合线先不画进三维模型，而是用理想电感代替。这种方法最大的优点是通用：同一个空封装模型可以接不同SAW芯片，设计流程很灵活。但缺点也明显，键合线阻抗需要人工估算，准确度受限。

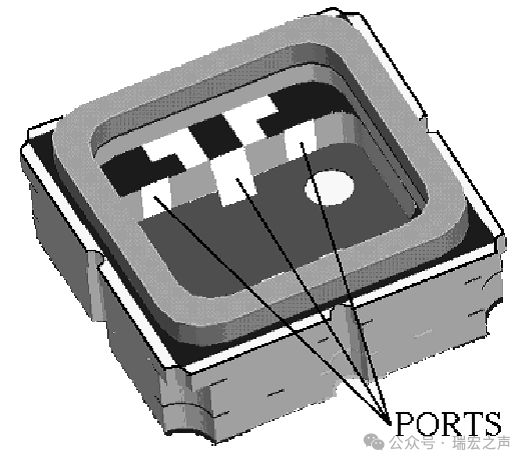

Fig1. 用于SMP-12封装仿真内部端口设置
第二种是“包含简化键合线的全波仿真”。为了消除估算键合线电感带来的误差，用具有正方形截面的直线近似金质键合线，将其添加到封装的实体模型中，仿真结果对近端抑制的预测有所改善。

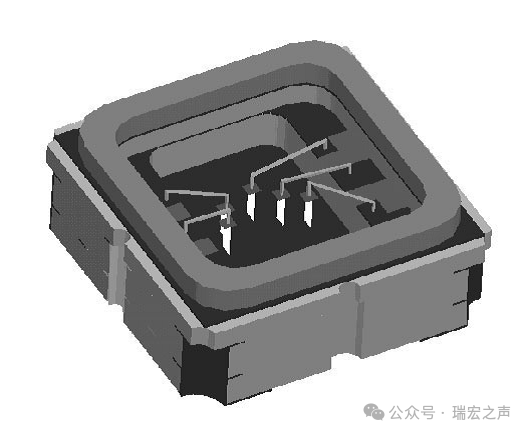

Fig2. 带有键合线和间隙端口的SMP-12实心模型
第三种是“包含真实键合线的全波仿真”。为了确定键合线模型对仿真结果的影响，用具有更逼真键合线形状的模型。然而真实形状键合线计算量明显增加，结果却与简化方形键合线的仿真几乎相同。因此，可以将键合线的形状进行近似，可在不损失精度的前提下，减少所需的计算量。

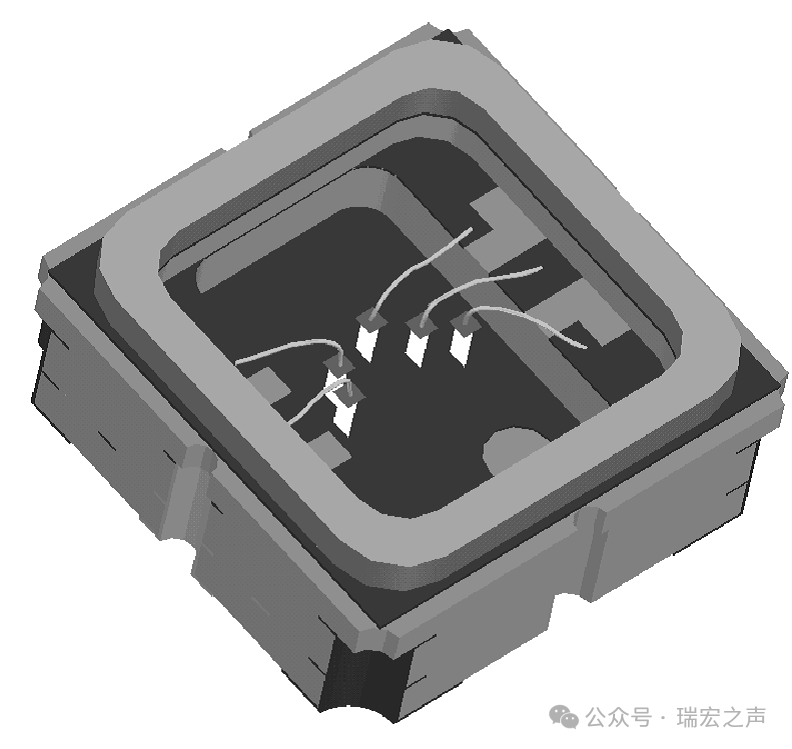

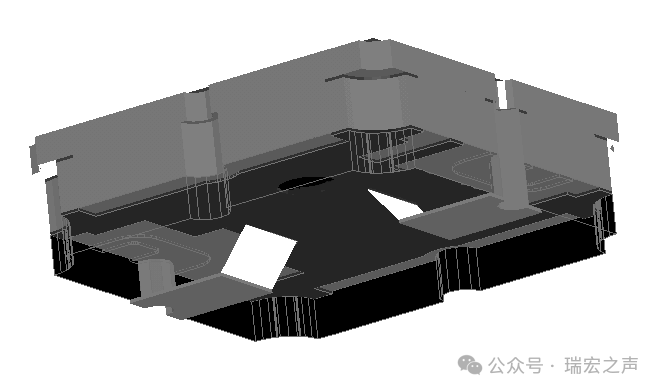

Fig3. 带有逼真的键合线和间隙端口的SMP-12实心模型
最终结果说明，全波封装模型可以较好预测滤波器形状和带外抑制水平；把键合线纳入全波模型后，局部精度有所改善。但测量器件仍比仿真多出约1 dB插入损耗，Finch认为这可能来自SAW芯片模型本身尚未严格包含片上寄生、薄膜电阻等因素。
这一阶段的意义在于：封装不再是“声学设计完成之后才考虑的机械外壳”，SAW滤波器的最终曲线，不只是芯片的曲线，而是芯片、键合线、封装地、电路端口共同写出来的曲线。通过将封装全波S参数、键合线模型与SAW声学响应在RF电路仿真器中组合，Finch等人证明了封装结构和键合线会显著影响滤波器形状、近端抑制和带外零点位置。虽然模型与实测之间仍存在插损和局部陷波差异，但这项工作为高频SAW封装从经验寄生拟合走向全波EM/声学联合建模奠定了重要基础。
03 芯片级仿真——让数万根叉指在电磁场中“现形”
搞定了外围封装，工程师们又发现：芯片内部的叉指换能器IDT的走线与反射栅之间也会产生电磁耦合。如果只算声学，不算版图级电磁寄生与耦合，仿真依旧会失真。对此，Sergei Zhgoon等人在2004年提出的工作《Modeling of Electromagnetic and Acoustical Properties of RF SAW Filters from On-Chip Layout Including all Electrodes and Comparison with Experimental Data》，将目光投向了更深层次的挑战：芯片表面本身的电磁寄生效应。
它的核心问题是：能不能直接从SAW滤波器版图出发，把全部IDT电极和反射栅都考虑到电磁仿真中，再与声学模型组合起来？这个问题看似自然，但在当时并不容易。
由于SAW版图有大量细长指条，如果用普通三维EM思路逐根精细网格化，计算量很快就会失控。因此过去很多模型通常会省略电极细节，或者只用静态场、集总参数来描述片上寄生。IDT和反射栅更多被当成声学元件来处理。COM模型描述声波激励、反射、传播和换能，片上电容、电感、电阻则常常被简化成若干“寄生参数”。但对于DMS/MMS这类多换能器结构，电极之间不仅通过声波相互作用，也会通过电场和磁场相互耦合。尤其是不同换能器之间的弱电磁耦合，可能直接影响带外抑制和杂散响应。
Zhgoon提出，SAW声速和电磁波速度大约相差105倍，从电磁角度看，很多IDT电极结构其实是“电小”的，声学上必须精细处理的电极周期，但在EM仿真中未必需要同样密的网格。用基于矩量法（MOM）的平面电磁仿真工具IE3D软件，直接对包含所有IDT和反射栅的完整裸片版图进行纯EM电磁仿真，提取电磁S参数，成功将全版图的纯微波网络求解时间控制在可接受的范围内。
紧接着为了要把EM模型与COM声学模型连接起来，常见做法是把声学响应作为额外元件，并联到IDT电容的EM模型上。这就要求在EM版图内部引入合适的电端口。
Zhgoon用IE3D软件中的localized端口，并增加辅助金属结构来引入内部端口，让声学响应能够合理接入EM网络，使端口连接处同时包含IDT电极的电阻和电感影响。

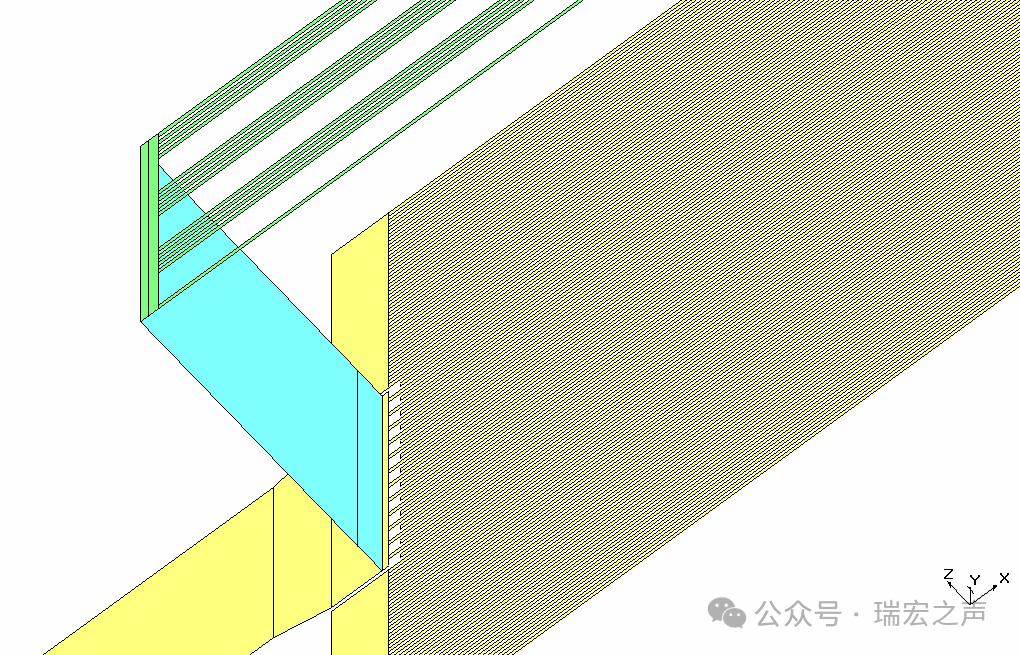

Fig4. 用于引入内部端口的附加金属结构
通过这种声电联合方法，Zhgoon等人能够解释并预测两端口谐振器/DMS结构中由电场、磁场以及地焊盘连接引起的非声学耦合。仿真结果表明，某些看似细小的片上金属连接会显著改变带外响应；去除特定地连接后，电磁耦合降低，带外抑制得到改善。这使片上寄生不再只是事后拟合参数，而成为可以从版图出发进行物理预测的设计变量。

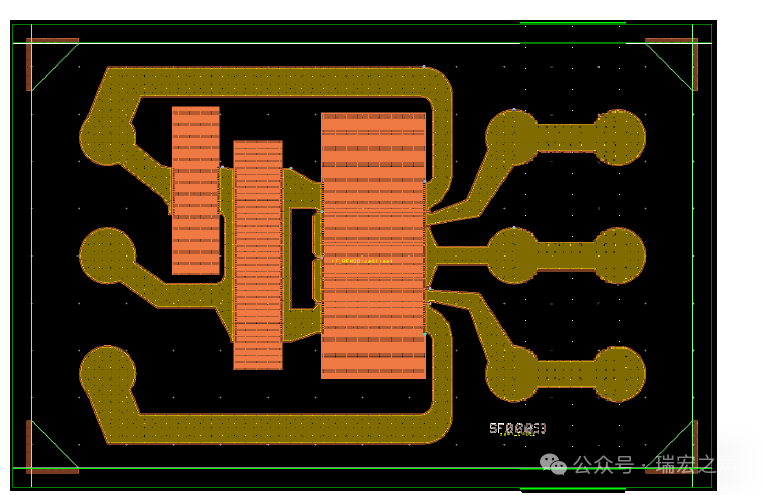

Fig5. 双端口谐振器结构布局
芯片级EM仿真的价值，不仅在于提高仿真精度，更在于让设计过程从"经验驱动"走向"物理驱动"。工程师不再需要依赖大量流片来积累"电极间距该取多少"的经验，可在设计阶段评估汇流条、电极连接、地焊盘连接和换能器间电磁耦合对响应的影响，定量分析不同IDT之间的隔离度需要多少才能避免串扰。它让过去模糊的“片上寄生”变成可以由版图自动预测的物理结果。
不过，Zhgoon这项工作主要聚焦片上版图EM与声学模型的连接，尚未把LNA负载、模块层压板和板级匹配网络作为研究主角。这正是下一篇文献要进一步展开的问题。
04 系统级仿真——新拓扑结构下的多尺度EM协同设计
在射频前端设计中，SAW滤波器的输出通常需要与LNA（低噪声放大器）的输入相连。理想情况下，如果两者阻抗匹配良好，信号传输效率最高。想象很美好，但现实很骨感：标准SAW滤波器的输出阻抗通常在50Ω（单端）或100-200Ω（差分），而现代半导体工艺决定的LNA输入阻抗通常高于标准SAW滤波器输出阻抗。Loseu等人指出，在某些高阻抗应用中，滤波器差分输出端甚至可能需要设计到300-600Ω量级。
为了弥补这巨大的阻抗鸿沟，工程师不得不在板级外挂一个复杂的三元件π型匹配网络（2个串联电容+1个并联电感）。这套方法灵活，但代价也很明显：匹配元件会占用模块面积，增加BOM成本和装配复杂度，还会让模块走线变得更拥挤。更重要的是，当频率提高、模块尺寸缩小以后，匹配网络、层压板走线和LNA输入端不再是理想电路节点，它们本身也会参与塑造滤波器响应。

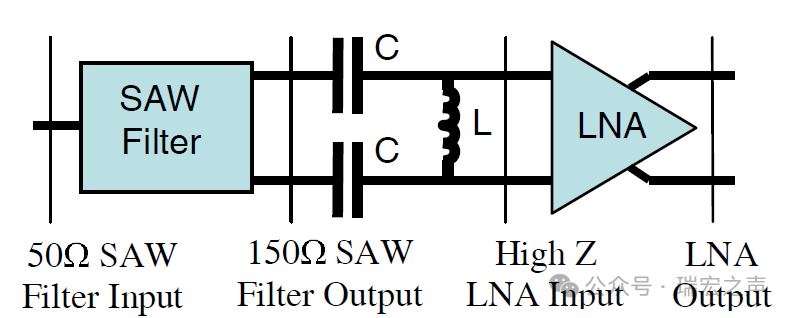

Fig6. 标准输出阻抗SAW滤波器与高输入阻抗LNA的匹配
针对这一行业痛点，Aleh Loseu & Jagan Rao在2008年的经典文献《Novel MMS SAW Filter Structure with a new type of chirping for High Load Impedance applications》中提出了一个更激进的思路：与其让标准阻抗SAW滤波器再通过复杂π网络去适配LNA，不如直接把滤波器设计成高输出阻抗，使其只需要一个并联电感就能完成与高阻抗LNA的匹配。

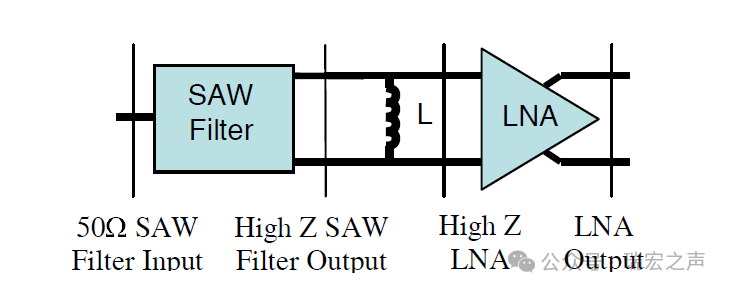

Fig7. 通过单电感实现匹配
这一步看似只是减少了两个匹配元件，实质上却意味着设计范式发生了变化。滤波器不再是一个独立的标准端口器件，而是被LNA输入阻抗、模块层压板和板级走线共同定义的系统部件。这种方案的代价是灵活性下降：滤波器看到的负载会强烈依赖LNA输入阻抗和模块/PCB布局，一旦外部环境发生变化，滤波器本身可能也需要重新设计。
为实现高输出阻抗，Loseu又给出了一套很有工程野心且高效的多尺度协同设计方案。
首先是拓扑结构的物理重构。 作者从传统的5-IDT DMS结构出发，提出了一种新型的“6-IDT MMS”结构（包含1级梯型谐振器 + 4个串联的输出IDT）。由于4个输出IDT在输出差分端之间电气串联，该结构天然具有较高输出阻抗，可以用单个并联电感实现与高输入阻抗LNA的匹配。更重要的是，这种内部串联避免了传统设计中的内部接地焊盘（Pad）。

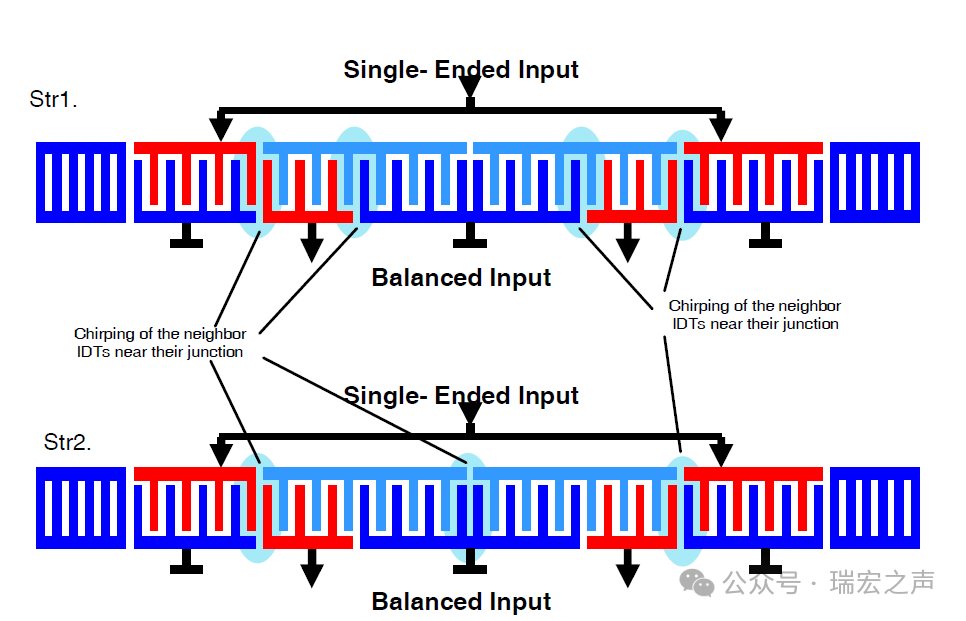

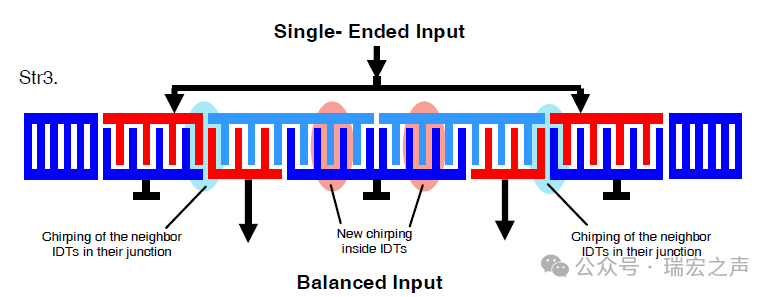

Fig8. 两种具有传统啁啾效应的新型MMS结构
其次，是声学调制方式的重新设计。 IDT串联并不是简单地把换能器接起来就可以。传统做法是在相邻IDT交界处进行chirping，也就是改变局部指距来调节响应。
但Loseu等人发现，当传统junction chirping用于多个串联IDT的新结构时，容易造成通带变窄，并在通带或平衡响应中产生“通带尖牙（Passband Fangs）”，同时输入/输出阻抗在通带边缘附近也会表现不佳。为了解决这个问题，他们提出center chirping：保持内部IDT边缘区域规则，只在内部IDT的中心区域进行啁啾调制，从而减少传统交界处chirping带来的通带畸变。
Fig9.新型啁啾(输出换能器链中内层IDT内部)
最后，是系统级共仿真的闭环验证。 这篇文章真正体现“系统级仿真”的地方，在于它不是只优化声学结构，也不只是提取某一处寄生，而是把滤波器放回到它真实工作的系统环境中去看。对于高阻抗单电感匹配方案而言，任何一个环节都不再是孤立的：IDT串联方式会改变滤波器输出阻抗，片上走线和焊盘会引入EM寄生，模块层压板会改变滤波器端口处的等效负载阻抗及其频率响应，外接电感的实际模型也会影响最终匹配点。换句话说，这已经不是“先设计滤波器、再补一个匹配网络”的问题，而是声学结构、片上版图和外部电路必须一起闭环的问题。
因此，Loseu团队把整个链路放进ADS中进行联合分析：SAW声学部分由改进COM/P-matrix模型描述，并作为设计套件嵌入ADS；由声学结构生成的版图进一步通过ADS Momentum进行2.5D MoM电磁仿真，得到包含全指条、焊盘和片上连接寄生的S参数；模块层压板和板级匹配则通过HFSS等工具或多端口S参数模型进入系统网络；Murata 18 nH电感使用实际器件模型；评估板和探针损耗也通过相应模型进行去嵌和合成。

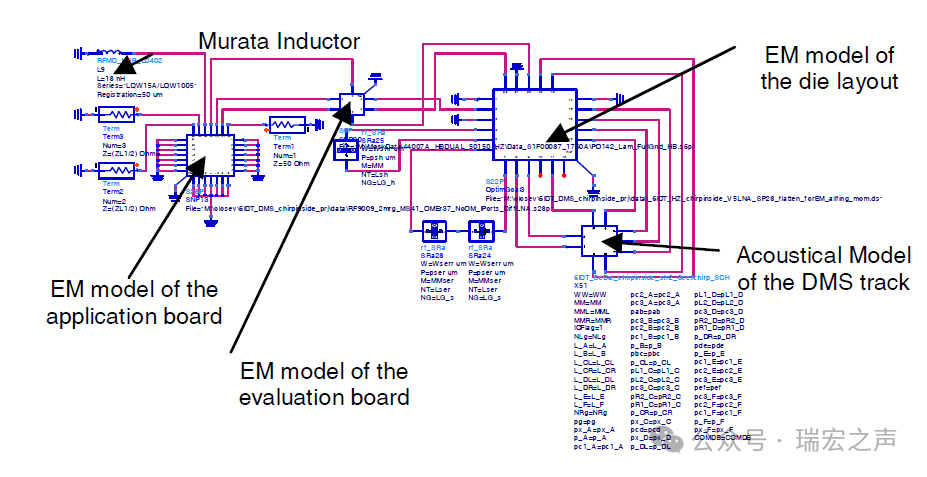

Fig10. 用于仿真高阻抗SAW原理图及Momentum EM版图
最终结果显示，采用新型center chirping的高阻抗MMS结构，在保持通带插损、过渡带、平衡度和回波损耗等综合性能的同时，避免了传统chirping在串联IDT结构中引入的通带变窄和尖刺问题。与传统结构相比，新结构没有内部焊盘，EGSM接收滤波器die面积可减小至少15%，DCS接收滤波器面积甚至接近减少30%。
这一阶段的意义在于：EM仿真不再只是封装寄生的“事后校正工具”，而成为声学结构、片上版图、模块匹配和LNA负载之间的协同设计桥梁。系统级仿真的核心不是把每个细节都全波到底，而是在正确层级上把COM、EM S参数、匹配元件模型和模块网络连接起来，让滤波器在真实RF前端里被设计。
05 结束语：从声学器件到射频系统部件
从这三篇横跨数年的经典文献中，我们清晰地看到了一条RF SAW设计的演进图谱：从单纯依赖微观声学模型，逐渐走向声学、电磁、封装、PCB以及系统匹配的多层级联合建模。
Finch（2001）的封装级全波分析告诉我们，封装、键合线、封装地和端口参考并不是理想连接，它们会直接改变滤波器的过渡带、陷波和带外抑制。
Zhgoon（2004）的芯片级EM建模进一步说明，即使还没有走出芯片，IDT电极、反射栅、汇流条和焊盘本身也已经构成一个复杂的微波金属网络。
Loseu（2008）的系统级协同则展示了另一种设计思路：当滤波器需要直接面对高阻抗LNA和模块匹配环境时，声学拓扑、片上EM、层压板和匹配元件必须一起设计。高阻抗MMS结构通过串联输出IDT提高输出阻抗，再通过center chirping修正串联IDT带来的通带畸变，使滤波器在单电感匹配的系统条件下仍能保持可用性能。
如果说FEM有限元仿真给了我们一把“显微镜”，让我们得以窥见声波在压电材料与电极结构中细腻、内敛的机械起伏；那么3D电磁仿真（EM）就是帮我们戴上了“透视镜”，看清高频微波在金属与介质间肆意奔流、跨越边界的电磁激荡。现代射频声学滤波器的研发，早就不再是纯粹的声波方程求解，而是机械场与电磁场在多物理维度上的深度纠缠。
对今天的射频声学工程师来说，声学模型负责定义滤波器的“灵魂”，而EM仿真负责保证这个灵魂能在复杂的真实系统中“安全落地”。
真正成熟的射频声学设计，不是把某一个模型无限做细，而是在正确的层级上建立正确的连接。声学结构决定滤波器的基本选择性，电磁环境决定它能否在封装、模块和系统中真实落地。一个优秀的SAW滤波器，不只是声学结构做得漂亮，也不是某个寄生参数补偿得刚刚好，而是声学、版图、封装、模块和系统负载在同一个设计语言里达成一致。
这也是SAW滤波器越来越难、也越来越有价值的地方。它早已不是一块孤立的压电芯片，而是一个被真实电磁环境包围、被系统需求牵引、被多物理模型共同定义的射频系统部件。
